Lan can nhôm kính

Lan can nhôm kính là hệ thống lan can kết hợp khung kết cấu hợp kim nhôm với các tấm kính an toàn. Trong số rất nhiều cấu hình có sẵn, Vionta chuyên vềthiết kế thanh ray trên không có khung- một hệ thống trong đó các tấm kính kéo dài đến hết chiều cao mà không nhìn thấy được thanh nhôm nằm ngang ở cạnh trên. Đường kính sạch sẽ, không bị gián đoạn là đặc điểm hình ảnh nổi bật của phong cách này và đó là lý do chính khiến các kiến ​​trúc sư và nhà phát triển chỉ định nó cho các dự án thương mại và dân cư cao cấp.

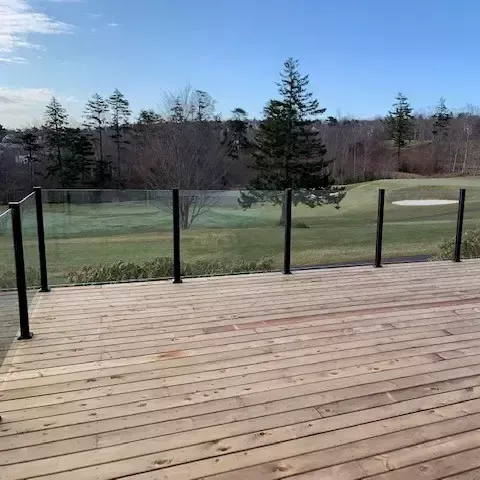

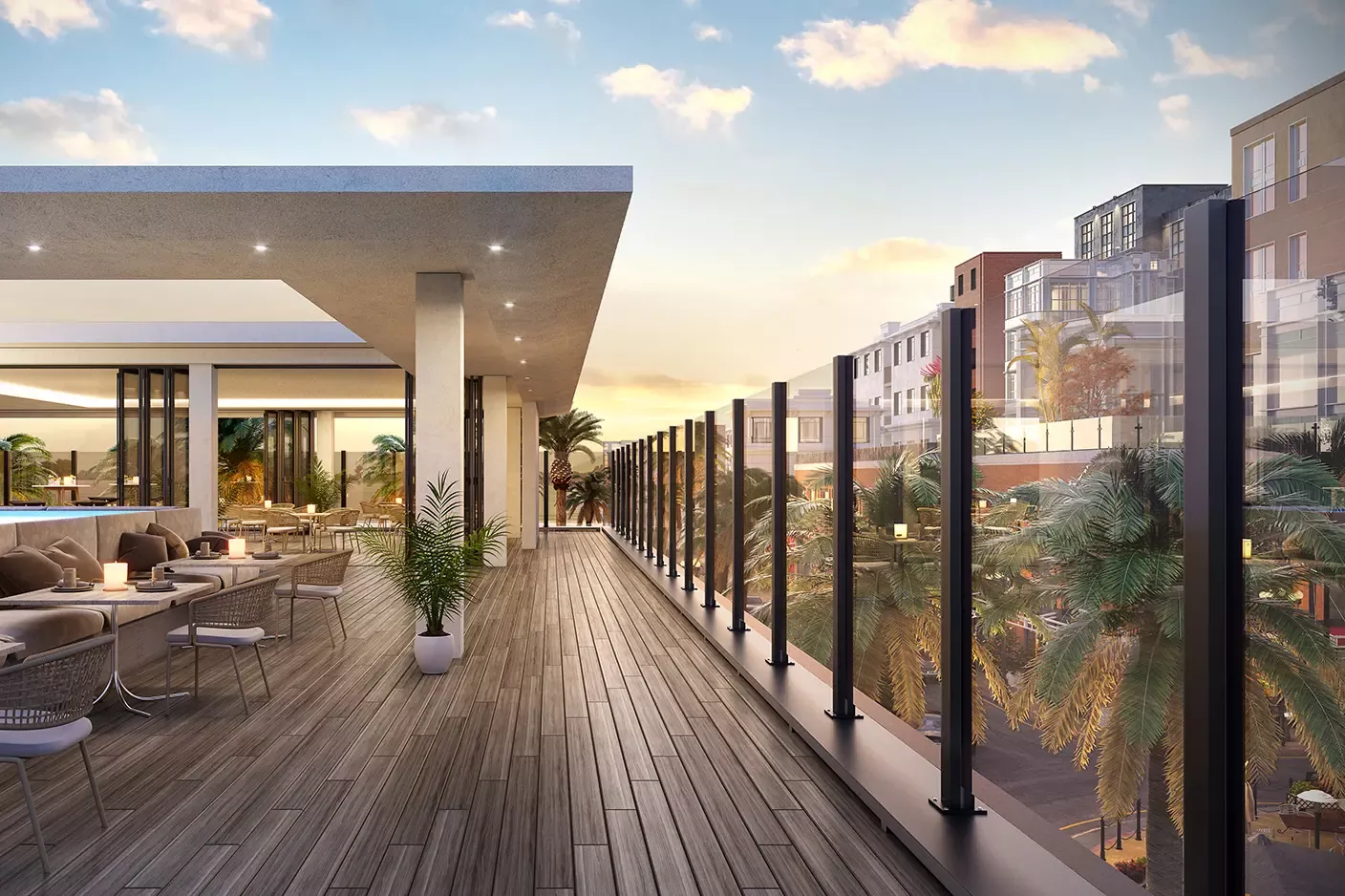

Loại lan can này xuất hiện trên ban công, sân thượng, sàn hồ bơi, cầu thang, tầng lửng và rìa hành lang khách sạn - bất cứ nơi nào mà việc duy trì tầm nhìn hoặc tạo cảm giác không gian mở là ưu tiên thiết kế. Bởi vì nhôm được tập trung ở chân đế và các trụ thay vì đóng khung kính ở cả bốn phía, cấu trúc lùi dần khỏi tầm nhìn và kính trở thành tâm điểm.

Thiết kế không khung trên cùng: Nó là gì và tại sao nó quan trọng

Trong lan can nhôm kính thông thường, một thanh ray trên cùng bằng nhôm nằm ngang chạy dọc theo toàn bộ chiều dài của hệ thống, che các tấm kính và buộc các trụ lại với nhau ở phía trên. Nhôm có thể nhìn thấy từ cả hai phía, tạo ra một đường ngang phân chia tầm nhìn và xác định hệ thống rõ ràng là kiến ​​trúc nhân tạo nằm ở phía trước bất cứ thứ gì nằm ngoài nó.

Trong thiết kế mặt trên không có khung, thanh ray trên cùng đó được loại bỏ hoàn toàn hoặc thay thế bằng nắp cạnh kính mỏng gần như vô hình ở khoảng cách xa. Các tấm kính đứng ở độ cao tối đa, các cạnh trên của chúng được đánh bóng và lộ ra ngoài hoặc được trang bị hình chữ U tối thiểu không nhô lên trên đường kính. Từ vị trí đứng hoặc ngồi, kết quả trực quan là một mặt phẳng trong suốt từ mắt cá chân đến ngang tầm mắt mà không bị gián đoạn theo chiều ngang — tầm nhìn xa hơn được coi là không gian liên tục, không bị gián đoạn.

Đây không chỉ đơn giản là một sở thích thẩm mỹ. Nghiên cứu về bất động sản nhà ở và thiết kế khách sạn luôn cho thấy rằng tầm nhìn không bị cản trở làm tăng giá trị tài sản và sự hài lòng của khách hàng. Một ban công nơi bạn có thể nhìn thấy đại dương, khu vườn hoặc đường chân trời mà không có thanh nhôm che tầm nhìn của bạn là một trải nghiệm khác biệt cơ bản so với ban công có tầm nhìn bị chia cắt. Đối với các nhà phát triển, việc chỉ định hệ thống đỉnh không khung là một trong những cách tiết kiệm chi phí nhất để nâng cao chất lượng cảm nhận của không gian ngoài trời.

Top không khung so với các kiểu lan can khác:So sánh trực tiếp

Hiểu được vị trí phù hợp của thiết kế không khung trên cùng so với các cấu hình lan can thông thường khác giúp làm rõ hệ thống nào phù hợp với một dự án nhất định.

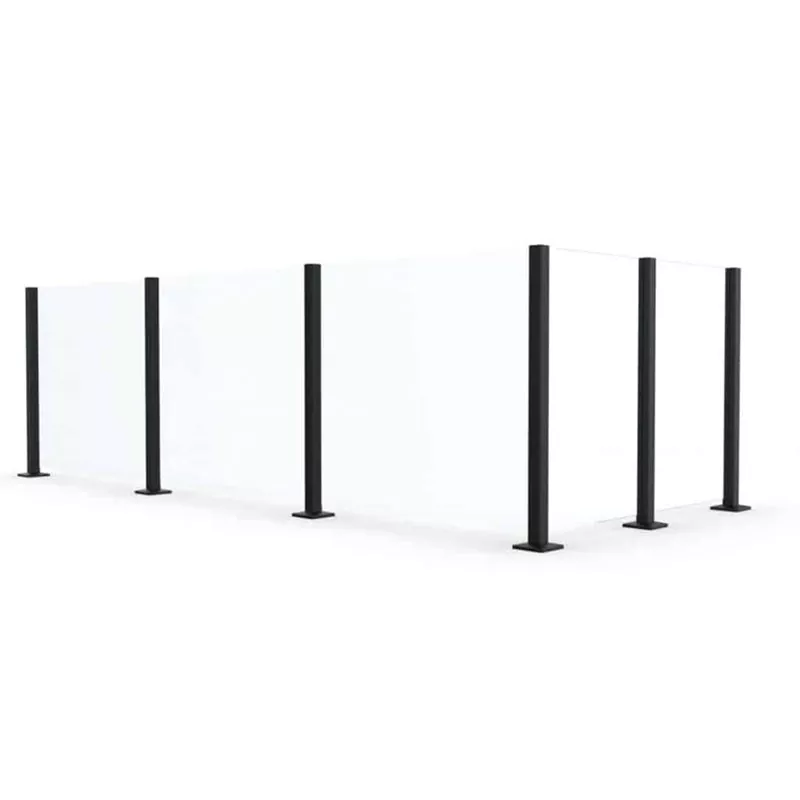

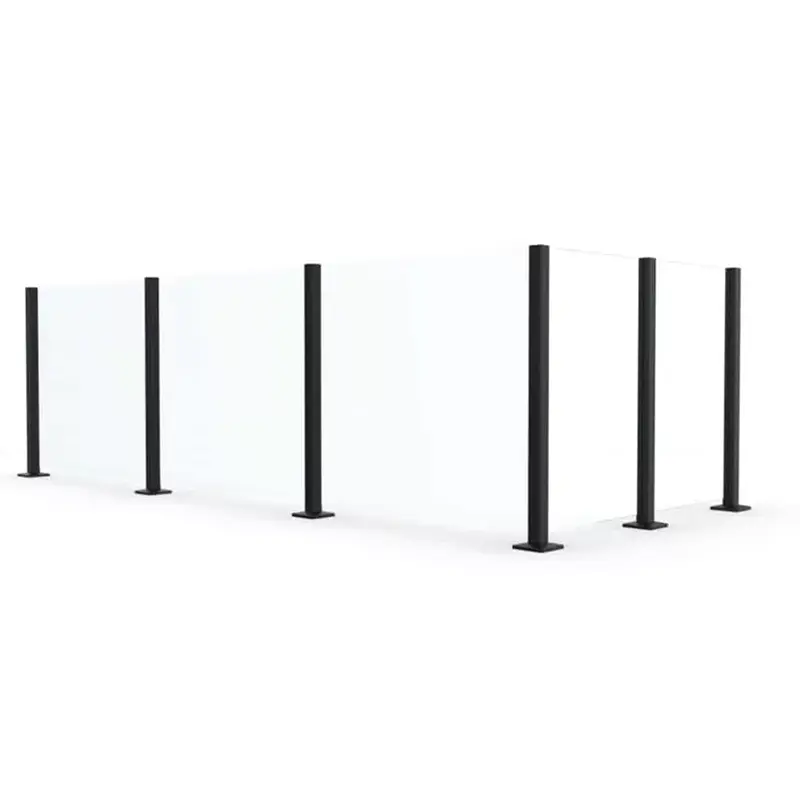

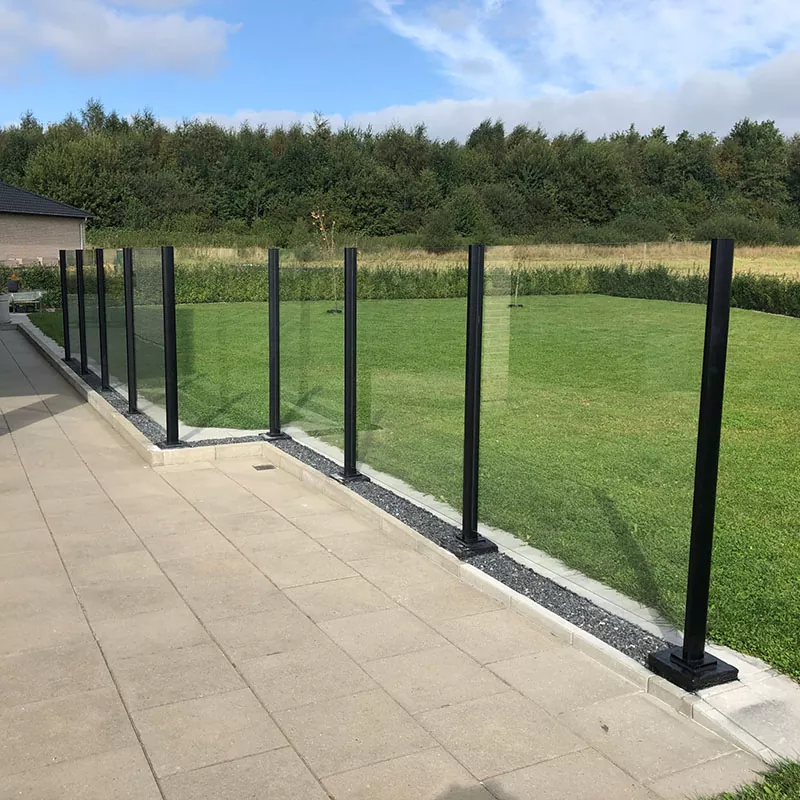

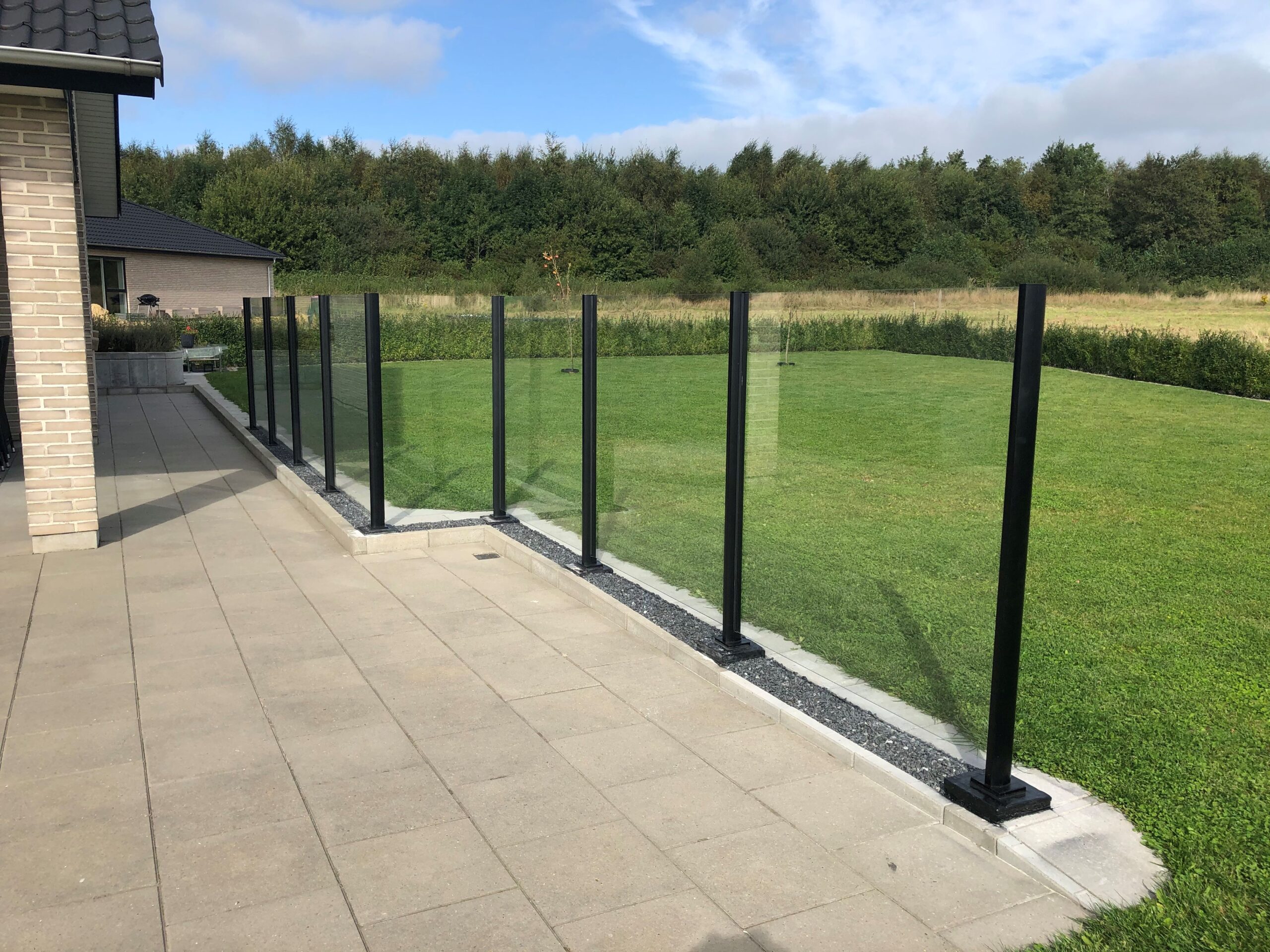

Lan can nhôm kính không khung (Sản phẩm này)

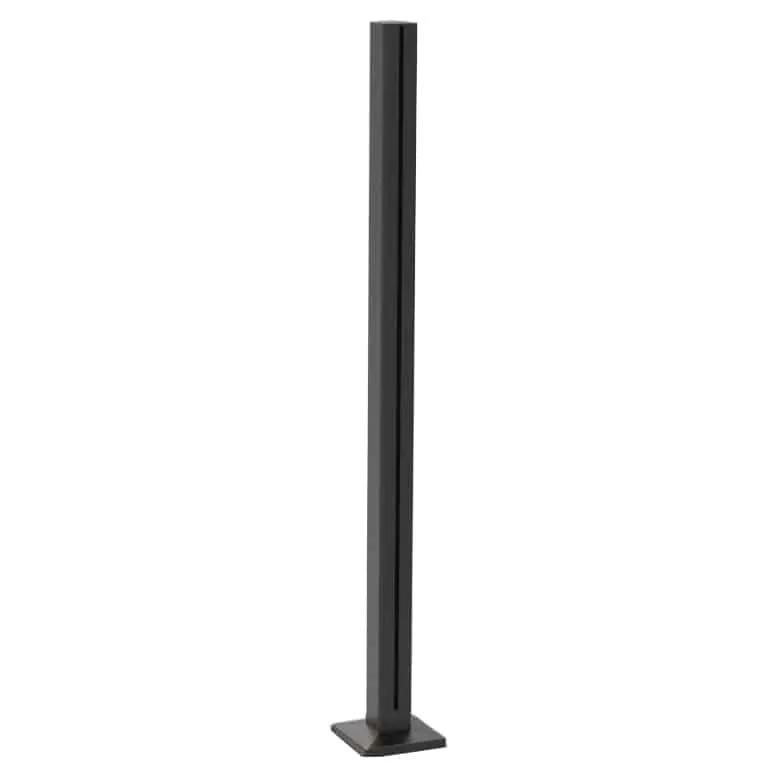

Trụ và kênh cơ sở mang tải trọng kết cấu; kính đứng ở độ cao tối đa không có đường ray trên cùng. Tầm nhìn phía trên đường kính hoàn toàn rõ ràng. Việc lắp đặt tương đối đơn giản — kênh cơ sở và vị trí trụ phải được đặt chính xác nhưng không có thanh ray trên cùng để căn chỉnh và cân bằng. Đây là phong cách Vionta chuyên về và là phong cách phù hợp nhất với ban công, sàn hồ bơi và bất kỳ vị trí nào mà việc bảo toàn tầm nhìn là ưu tiên hàng đầu.

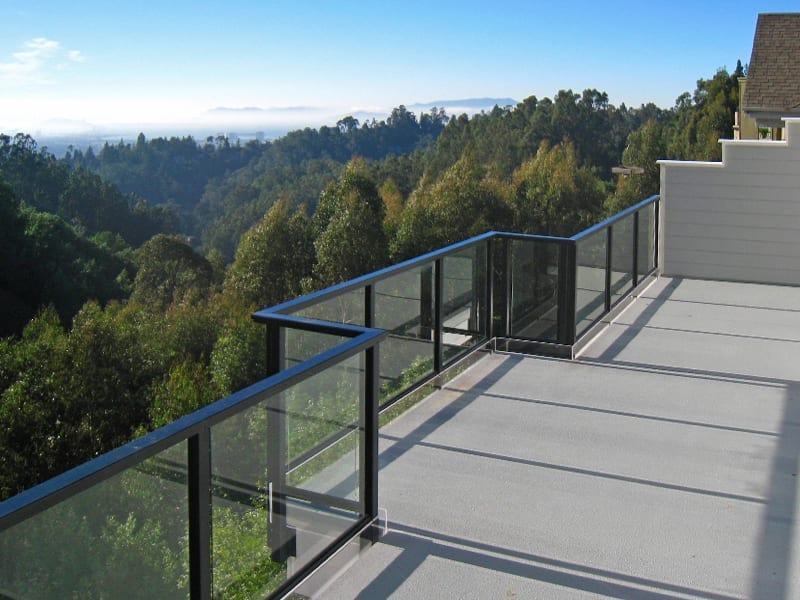

Lan can nhôm kính toàn khung

Các thanh nhôm chạy dọc theo mặt trên, mặt dưới và cả hai mặt của mỗi tấm kính, tạo thành một khung hình chữ nhật hoàn chỉnh xung quanh kính. Hệ thống này rất cứng và kính được bảo vệ tốt, nhưng nhôm có thể nhìn thấy ở tất cả các cạnh và thanh ngang phía trên tạo ra một đường nhìn mạnh mẽ trong tầm mắt. Phong cách này phổ biến hơn trong môi trường thương mại và công nghiệp, nơi độ chắc chắn quan trọng hơn tính thẩm mỹ hoặc trong các ứng dụng mà quy chuẩn xây dựng yêu cầu tay vịn có thể nắm được liên tục ở trên cùng.

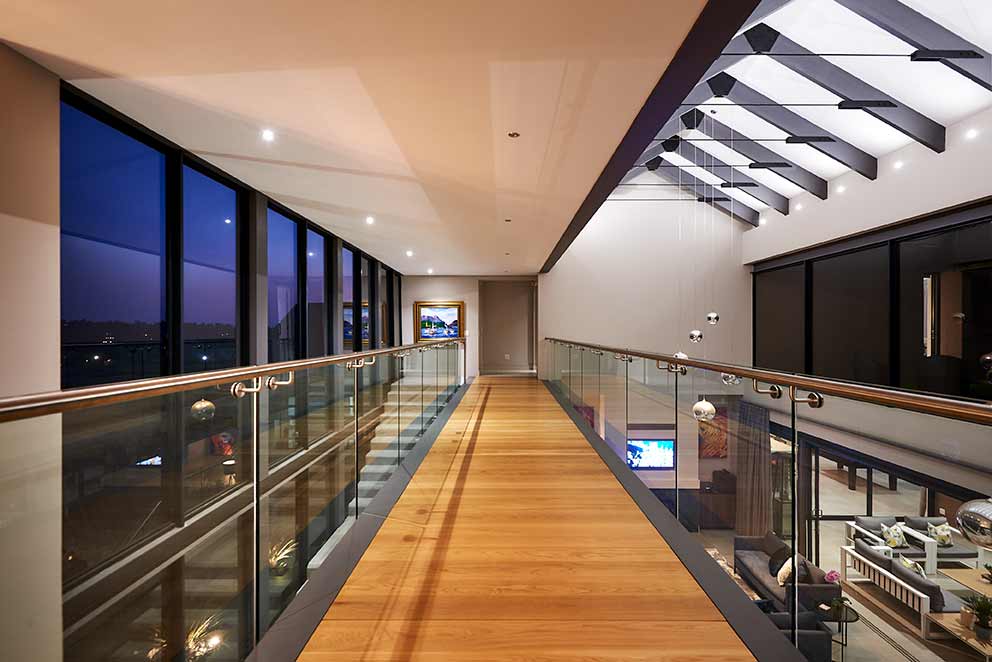

Lan can kính trên cùng (có nắp)

Các trụ đỡ các tấm kính và một thanh ray trên cùng liên tục kết nối các trụ và che các cạnh kính. Tay vịn phía trên thường là một ống tròn hoặc vuông cũng đóng vai trò là tay vịn có thể nắm được. Nó dễ nhìn thấy hơn kiểu không khung nhưng ít cản trở hơn so với kiểu đóng khung đầy đủ. Đây là nền tảng trung gian thực tế cho cầu thang và đường dốc nơi mà mã yêu cầu phải có đường ray có thể nắm bắt được, nhưng nhà thiết kế vẫn muốn có độ mở của lớp kính thay vì các tấm hoặc lan can đặc.

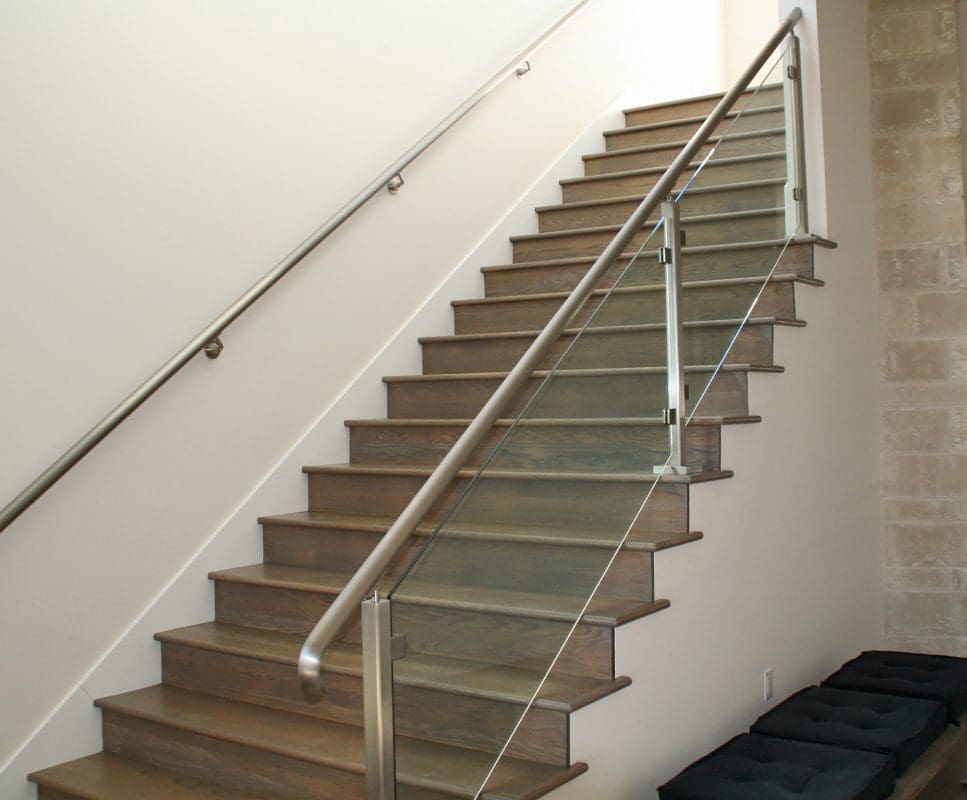

Lan can kính inox

Về chức năng tương tự như lan can nhôm kính, nhưng có trụ, phụ kiện và ray trên cùng bằng thép không gỉ thay cho nhôm. Thép không gỉ có độ bền kéo cao hơn và bề mặt kim loại được đánh bóng hoặc chải đặc biệt mà một số nhà thiết kế ưa thích. Nó nặng hơn và thường đắt hơn nhôm. Kiểu mui không khung cũng có sẵn bằng thép không gỉ - Vionta cung cấp cả hai - và việc lựa chọn giữa hai vật liệu thường tùy thuộc vào sở thích thẩm mỹ, ngân sách và môi trường ăn mòn. Đối với các dự án ven biển tiếp xúc trực tiếp với muối phun, thép không gỉ SS316 dành cho hàng hải về mặt kỹ thuật là sự lựa chọn bền bỉ hơn; đối với hầu hết các vị trí khác, nhôm với lớp sơn tĩnh điện chất lượng sẽ hoạt động tốt như nhau với chi phí thấp hơn.

Lan can kính hoàn toàn không khung (không đăng)

Cấu hình tối thiểu nhất: các tấm kính đặt trực tiếp vào một kênh cơ sở liên tục mà không có trụ nào có thể nhìn thấy được giữa chúng, tạo ra một bức tường kính không bị gián đoạn. Kính - thường được gia cố hoặc ép nhiều lớp 12 mm hoặc 15 mm - đóng vai trò là thành phần cấu trúc, đúc hẫng từ đế. Điều này đạt được mức độ mở trực quan tối đa nhưng đòi hỏi kỹ thuật kết cấu cẩn thận, chất nền cứng và bằng phẳng hoàn hảo cho kênh cơ sở cũng như thông số kỹ thuật kính cao hơn. Đây là lựa chọn cao cấp cho các dự án cao cấp mà ngân sách không phải là hạn chế.

Thông số sản phẩm

Bảng sau đây bao gồm các thông số cấu hình tiêu chuẩn cho hệ thống lan can nhôm kính không khung phía trên của Vionta. Tất cả các kích thước và thông số kỹ thuật đều có thể tùy chỉnh - hãy cung cấp bản vẽ dự án của bạn và chúng tôi sẽ xác nhận cấu hình phù hợp.

Chi tiết vật liệu: Hợp kim nhôm và kính an toàn

Nhôm 6063-T5: Tại sao lại là loại này

Hợp kim 6063 - đôi khi được gọi là nhôm kiến ​​trúc - là thông số kỹ thuật tiêu chuẩn cho các cấu hình nhôm ép đùn được sử dụng trong cửa sổ, tường rèm và lan can. Hàm lượng magie 0,45% và silicon 0,6% mang lại độ bền kéo tốt (cường độ chảy tối thiểu 130 MPa ở nhiệt độ T5) trong khi vẫn dễ dàng ép đùn thành các hình dạng phức tạp với dung sai kích thước chặt chẽ. Đối với hệ thống mặt trên không có khung, trong đó hình dạng trụ cần vừa đủ về mặt cấu trúc vừa mỏng về mặt thị giác, 6063-T5 mang lại sự cân bằng phù hợp. Nó cũng có khả năng chống ăn mòn tuyệt vời và chấp nhận cả sơn tĩnh điện và anodizing với kết quả chất lượng cao.

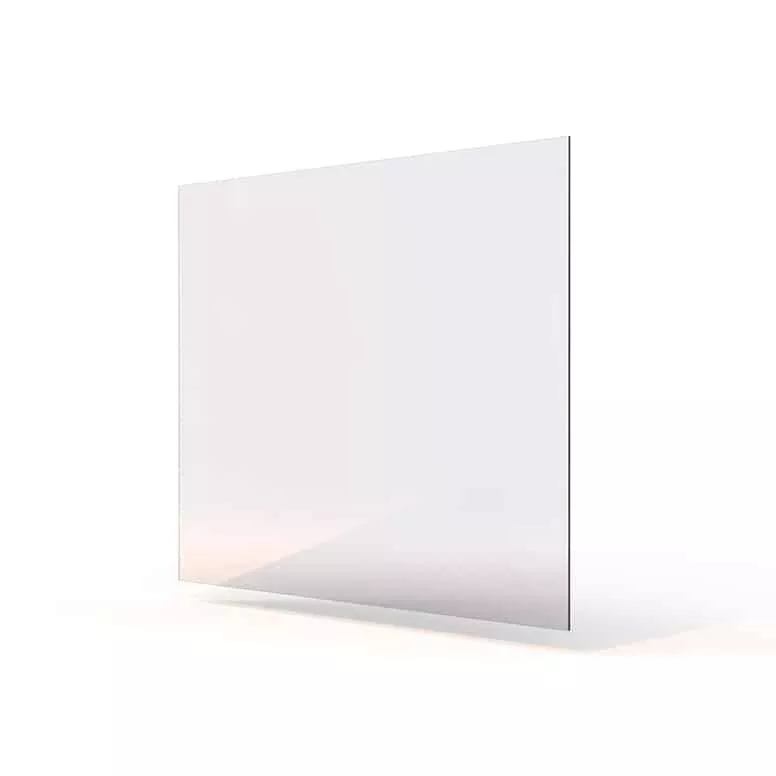

Lựa chọn kính cho hệ thống đỉnh không khung

Trong thiết kế mặt trên không có khung, cạnh trên của kính lộ ra thay vì được bao bọc trong một rãnh nhôm, điều đó có nghĩa là độ hoàn thiện của cạnh và chất lượng kính được nhìn thấy rõ hơn so với hệ thống có khung. Vionta sử dụng kính cường lực hoặc kính nhiều lớp với cạnh phẳng được đánh bóng làm tiêu chuẩn cho phong cách này.

Kính cường lựclà lựa chọn tiêu chuẩn cho hầu hết các dự án — được xử lý nhiệt đến độ bền gấp khoảng bốn lần so với kính thông thường và được thiết kế để vỡ thành các hạt tròn nhỏ thay vì các mảnh sắc nhọn. Nó có sẵn với độ dày 8 mm, 10 mm và 12 mm cho các hệ thống đỉnh không khung được hỗ trợ sau; Nên sử dụng 12 mm hoặc 15 mm cho các tấm có nhịp rộng hơn hoặc khả năng tiếp xúc với gió cao hơn.

Kính nhiều lớpđược chỉ định khi cần phải giữ lại bảng sau khi vỡ - lớp xen kẽ PVB hoặc SGP giữ kính lại với nhau ngay cả sau khi vỡ, do đó bảng vẫn giữ nguyên vị trí thay vì rơi ra. Đây là loại kính được ưu tiên sử dụng cho các vị trí trên cao, các tòa nhà công cộng và bất kỳ dự án nào mà hậu quả của việc rơi tấm kính là nghiêm trọng.

Kính siêu trong (ít sắt)loại bỏ sắc xanh nhạt có thể nhìn thấy trên mép và mặt kính tiêu chuẩn. Đối với hệ thống mặt trên không có khung, trong đó cạnh kính được cố tình lộ ra và nhìn thấy được, việc chỉ định kính có độ sắt thấp sẽ tạo ra vẻ ngoài trung tính hơn, sạch hơn rõ rệt — đặc biệt là trên các tấm dày hơn và trong các thiết lập có bề mặt liền kề màu trắng hoặc sáng màu.

Câu hỏi thường gặp

Câu hỏi 1: Việc tháo thanh ray trên có ảnh hưởng đến an toàn kết cấu hoặc tuân thủ quy tắc không?

Không - tải trọng kết cấu trong hệ thống trên cùng không có khung được chịu bởi các trụ, kênh chân đế và các tấm kính chứ không phải bởi thanh ray trên cùng. Đường ray trên cùng trong hệ thống thông thường là tay vịn và đầu nối giữa các trụ, nhưng nó không phải là thứ ngăn kính bị lệch dưới tải trọng gió hoặc va đập. Trong hệ thống đỉnh không khung được thiết kế chính xác, các trụ và kính có kích thước để chịu toàn bộ tải trọng thiết kế mà không có bất kỳ sự đóng góp nào từ thanh ray trên cùng. Điều đó nói lên rằng, một số quy chuẩn xây dựng yêu cầu tay vịn có thể nắm được ở độ cao cụ thể (thường là 900–1.100 mm) cho các ứng dụng cầu thang. Đối với các cạnh ban công và các thanh chắn thay đổi độ cao, thường không bắt buộc phải có tay vịn có thể nắm bắt được, đó là lý do tại sao kiểu mặt trên không khung thường được chỉ định phổ biến nhất trên ban công và sàn thay vì cầu thang. Chúng tôi có thể tư vấn về việc tuân thủ cho vị trí và ứng dụng cụ thể của bạn.

Câu hỏi 2: Cạnh trên bằng kính lộ ra được hoàn thiện như thế nào - nó có an toàn không?

Cạnh trên của mỗi tấm kính được đánh bóng phẳng (đường may) như một phần tiêu chuẩn của quá trình sản xuất, giúp loại bỏ các mảng sắc nhọn còn sót lại trong quá trình cắt và tạo ra cạnh mịn, an toàn khi chạm vào. Các cạnh được đánh bóng cũng khúc xạ ánh sáng một cách hấp dẫn, góp phần tạo nên vẻ ngoài cao cấp cho hệ thống. Đối với các dự án mà cạnh trên sẽ ở độ cao mà trẻ em có thể với tới dễ dàng hoặc nơi nhà thiết kế muốn có vẻ ngoài hoàn thiện hơn, chúng tôi có thể cung cấp mặt cắt hình chữ U bằng thép không gỉ hoặc nhôm mỏng kẹp trên cạnh trên - nó đủ hẹp để duy trì đặc tính hình ảnh không có khung trong khi bảo vệ cạnh kính khỏi bị sứt mẻ trong quá trình lắp đặt và sử dụng.

Câu hỏi 3: Kiểu áo không khung có phù hợp với các địa điểm ngoài trời và ven biển không?

Đúng. Nhôm 6063-T5 được sử dụng trong các trụ và kênh đế tạo thành một lớp oxit thụ động tự nhiên chống ăn mòn trong hầu hết các môi trường ngoài trời. Đối với các dự án ven biển tiếp xúc trực tiếp với muối phun, chúng tôi khuyên dùng các cấu hình nhôm anod hóa hoặc sơn tĩnh điện gốc PVDF thay vì sơn bột polyester tiêu chuẩn, vì cả hai đều mang lại khả năng chống lại sự tấn công của clorua lâu dài tốt hơn đáng kể. Tất cả các vật cố định và ốc vít trong lắp đặt ven biển phải được chỉ định bằng thép không gỉ SS316. Bản thân các tấm kính cường lực hoặc nhiều lớp không bị ảnh hưởng bởi không khí muối.

Q4: Hệ thống có thể được tùy chỉnh để lắp đặt cầu thang và dốc không?

Đúng. Việc lắp đặt cầu thang nghiêng (dốc) là một phần tiêu chuẩn trong năng lực sản xuất của chúng tôi. Các chân trụ được gắn các giá đỡ góc có thể điều chỉnh để phù hợp với độ cao của cầu thang và các tấm kính được cắt theo hình bình hành để bám theo cào trong khi vẫn duy trì chiều cao nhìn thấy nhất quán. Đối với những cầu thang cần có tay vịn có thể nắm được, chúng ta có thể thêm phần lan can bằng thép không gỉ hoặc nhôm tròn hoặc phẳng ở độ cao thích hợp mà không ảnh hưởng đến tính thẩm mỹ không khung cho phần kính của hệ thống.

Tại sao chọn Vionta?

Chuyên gia về hệ thống hàng đầu không khung.Đây không phải là một sản phẩm ngoại vi dành cho chúng tôi — lan can nhôm kính phía trên không khung là một phần cốt lõi trong dòng sản phẩm của Vionta và quy trình sản xuất, dụng cụ cũng như kiểm tra chất lượng của chúng tôi được thiết lập riêng cho sản phẩm đó. Chúng tôi đã cải tiến dung sai đánh bóng cạnh, căn chỉnh trụ và kênh cơ sở để xác định liệu hệ thống lắp đặt không khung trên cùng trông thực sự cao cấp hay chỉ đơn thuần là đủ.

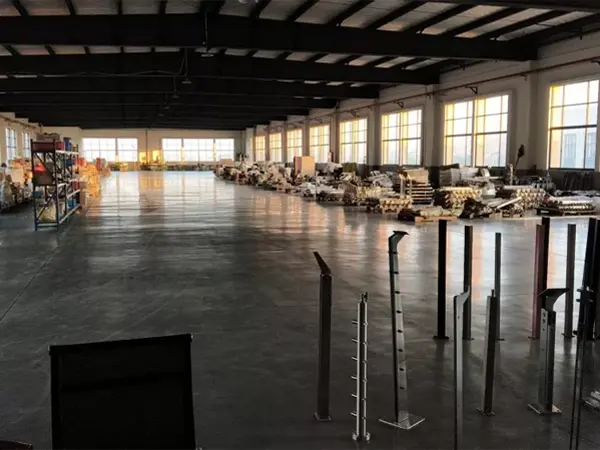

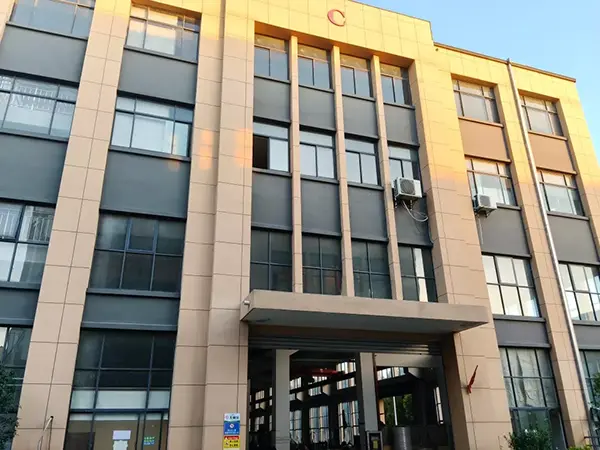

Định giá trực tiếp tại nhà máy.Chúng tôi sản xuất mọi bộ phận tại cơ sở riêng của chúng tôi ở Từ Hi, Ninh Ba - hồ sơ, sơn tĩnh điện, gia công và lắp ráp thủy tinh. Không có công ty thương mại trung gian nào có nghĩa là giá xuất xưởng của chúng tôi thường cạnh tranh hơn 15–30% so với chất lượng tương đương được cung cấp thông qua các nhà phân phối.

Hỗ trợ kỹ thuật từ thông số kỹ thuật đến lắp đặt.Nhóm của chúng tôi có thể xem xét bản vẽ của bạn, xác nhận việc tuân thủ tải trọng gió, tư vấn về độ dày kính và khoảng cách giữa các trụ cũng như cung cấp bản vẽ thi công cho người lắp đặt. Đối với các dự án yêu cầu tài liệu kết cấu, chúng tôi có thể cung cấp bảng tính tải trọng.

Giao hàng quốc tế đáng tin cậy.Đơn đặt hàng số lượng lớn tiêu chuẩn sẽ được giao trong vòng 20–30 ngày làm việc. Chúng tôi cung cấp thông tin cập nhật về hình ảnh ở giai đoạn sản xuất, báo cáo kiểm tra trước khi giao hàng và danh sách đóng gói chi tiết. Mẫu gửi trong vòng 7-10 ngày làm việc.

Gửi cho chúng tôibản vẽ dự án, vị trí địa điểm và quy chuẩn xây dựng hiện hành của bạn và chúng tôi sẽ phản hồi kèm theo đề xuất thông số kỹ thuật chi tiết và báo giá trong vòng 24 giờ.
