Lan can cáp
Bạn đang tìm lan can cho cầu thang hoặc ban công vừa đẹp mắt vừa chắc chắn?Sau đó hãy kiểm tra Lan can cáp Vionta.Chúng tôi là Vionta, một nhà sản xuất ngay tại Trung Quốc và chúng tôi tập trung vào việc chế tạo các hệ thống lan can cáp này thực sự tốt. Cho dù đó là nhà riêng, cửa hàng hay bất kỳ loại tòa nhà nào, chúng tôi đều sẵn sàng hỗ trợ bạn.
Lan can cáp là gì?
Lan can cáp là một hệ thống lan can dự ứng lực trong đó các dây cáp thép không gỉ chạy ngang cung cấp khả năng chèn giữa các trụ kết cấu. Cáp căng thay thế các tấm kính hoặc lan can cứng truyền thống, tạo ra rào chắn có cấu trúc vững chắc, mở về mặt trực quan và ít cần bảo trì trong thời gian dài.
Hệ thống này được chỉ định rộng rãi trong các dự án dân cư và thương mại trong đó việc duy trì tầm nhìn là ưu tiên hàng đầu - các bất động sản ven sông, sân thượng, cầu thang không gian mở và không gian thương mại có cảnh quan. Vì cáp thép không gỉ không cần sơn hoặc phủ để duy trì hình thức bên ngoài nên chi phí bảo trì vòng đời thấp hơn đáng kể so với các giải pháp thay thế bằng thép hoặc gỗ được sơn.
Thông số vật liệu
Kim loại Vionta cung cấp hệ thống lan can cáp bằng thép không gỉ 304 và 316. Việc lựa chọn cấp phải dựa trên môi trường cài đặt:
| Tài sản | Thép không gỉ 304 | Thép không gỉ 316 |
| Nội dung crom | 18% | 16–18% |
| Hàm lượng molypden | Không có | 2–3% |
| Chống ăn mòn | Tốt - môi trường nội địa và có mái che | Tuyệt vời – ven biển, biển, xung quanh hồ bơi |
| Khuyến nghị sử dụng | Nội thất cầu thang, ban công có mái che, khu thương mại đô thị | Bờ sông, bãi biển, vùng nhiệt đới, chu vi hồ bơi |
| Chi phí tương đối | Thấp hơn | Cao hơn (phí bảo hiểm khoảng 20–30%) |
Để lắp đặt trong phạm vi 500 m tính từ bờ biển nước mặn hoặc trong môi trường có độ ẩm cao, Vionta khuyến nghị chỉ định loại 316 xuyên suốt — cáp, trụ và tất cả các phụ kiện.
Thông số kỹ thuật
| tham số | Chi tiết |
| Chất liệu cáp | Inox 304 hoặc 316 (quy định theo đơn hàng) |
| Đường kính cáp | 3 mm / 4 mm / 5 mm |
| Xây dựng cáp | Sợi 1×19 (độ cứng cao hơn) hoặc sợi 7×7 (linh hoạt hơn) |
| Đăng tài liệu | Thép không gỉ 304 hoặc 316 (để phù hợp với loại cáp) |
| Đăng hồ sơ | Vuông (40×40 mm, 50×50 mm) hoặc tròn (Ø 42,4 mm, Ø 48,3 mm) |
| Độ dày của tường sau | 1,5 mm – 2,0 mm |
| Chiều cao bài viết tiêu chuẩn | 900 mm / 1.000 mm / 1.100 mm (có sẵn chiều cao tùy chỉnh) |
| Khoảng cách cáp (dọc) | Thông thường, tâm 100 mm (có thể điều chỉnh để đáp ứng mã địa phương) |
| Phụ kiện cuối | Thiết bị đầu cuối được hoán đổi hoặc bộ căng có thể điều chỉnh bằng ren |
| Bề mặt hoàn thiện (trụ) | Chải số 4 hoặc đánh bóng gương số 8 |
| Khoảng thời gian đăng bài tối đa được đề xuất | 1.500 mm (nhịp dài hơn cần có bộ căng trung gian) |
| Tùy chọn đường sắt hàng đầu | Ống thép không gỉ tròn hoặc phẳng; nắp gỗ có sẵn |
Tất cả các thông số kỹ thuật có thể được điều chỉnh theo yêu cầu của dự án hoặc mã xây dựng địa phương. Liên hệriley@viontametal.comvới các bản vẽ dự án để có thông số kỹ thuật và báo giá phù hợp.
Tham chiếu tuân thủ mã
Hệ thống lan can cáp có thể được thiết kế để đáp ứng các yêu cầu về tải trọng của các khu dân cư vàmã xây dựng thương mại. Các điểm tham chiếu sau đây áp dụng cho các thị trường xuất khẩu chính của Vionta:
| Chợ | Tiêu chuẩn | Yêu cầu chính |
| Hoa Kỳ (khu dân cư) | IRC R312 | Các lỗ hở không được phép cho quả cầu 4 inch đi qua; chiều cao bảo vệ tối thiểu. 36 inch (42 inch trên 30 inch) |
| Hoa Kỳ (thương mại) | IBC 1015 | Chiều cao đường ray trên cùng 42 in; thấm vào để chống lại tải trọng tập trung 200 lb |
| Úc / New Zealand | NHƯ 1657 / NZS 3604 | Độ mở nạp tối đa 100 mm; Chiều cao ray tối thiểu 1.000 mm (sàn ≥1 m) |
| Anh / EU | BS EN 1991-1-1 / BS 6180 | Yêu cầu về tải trọng kết cấu; giới hạn khoảng cách để ngăn chặn leo núi |
| Canada | NBC Phần 9 | Đường đi của quả cầu tối đa 107 mm; Chiều cao bảo vệ tối thiểu 920 mm |
Kim loại Vionta có thể cung cấp các chứng chỉ kiểm tra vật liệu, thông số kỹ thuật về kích thước sản phẩm và báo cáo thử nghiệm phun muối để hỗ trợ tài liệu tuân thủ. Kiểm tra của bên thứ ba có thể được sắp xếp theo yêu cầu.
Thành phần hệ thống
| Thành phần | Vật liệu | Chức năng |

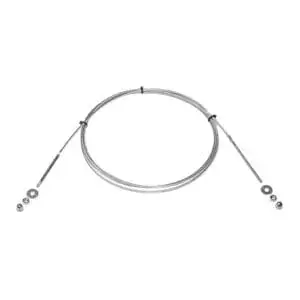

| Chạy cáp | Thép không gỉ 304 hoặc 316 | Đổ đầy chính - cung cấp hàng rào an toàn và độ mở trực quan |
| bài viết | Ống thép không gỉ 304 hoặc 316 | Kết cấu thẳng đứng - truyền tải trọng tới bề mặt |
| Đường ray trên cùng | Ống thép không gỉ hoặc nắp gỗ | Chức năng lan can và độ cứng tổng thể của hệ thống |
| Thiết bị đầu cuối / bộ căng được hoán đổi | thép không gỉ 316 | Cáp neo chạy và cho phép điều chỉnh độ căng |

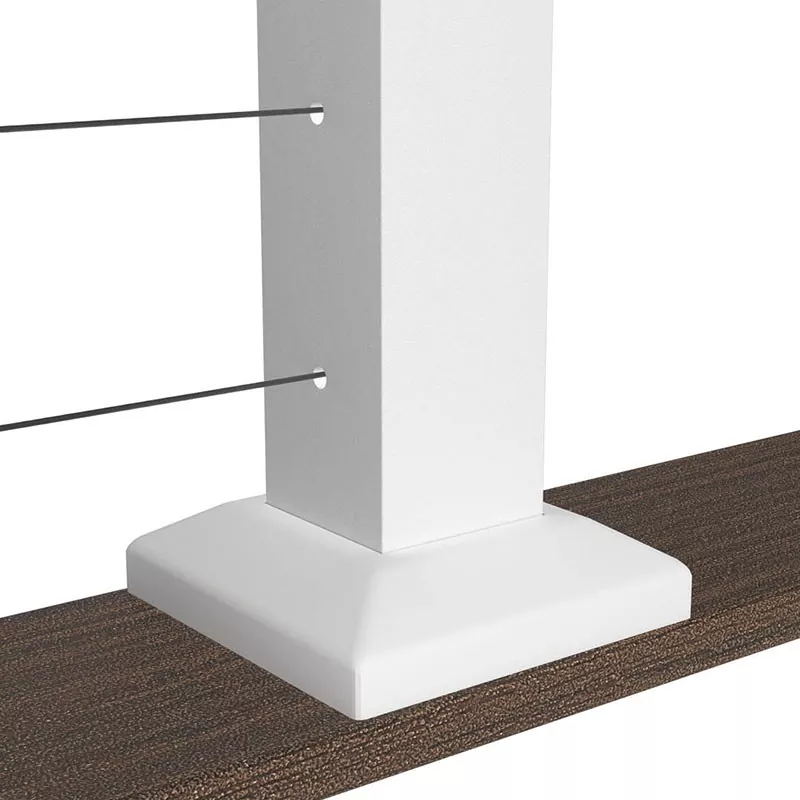

| Đăng tấm đế | Thép không gỉ 304 hoặc 316 | Gắn trên bề mặt hoặc tấm chắn - hàn hoặc cố định bằng bu lông vào bề mặt |
| Dẫn hướng cáp trung gian | thép không gỉ 316 | Duy trì khoảng cách cáp trên các nhịp bài dài hơn |
| Mũ kết thúc | Thép không gỉ | Bịt kín các ngọn chống lại sự xâm nhập của nước và cải thiện vẻ ngoài |
Tất cả các bộ phận đều được sản xuất hoặc giám sát QC trong nhà máy riêng của Vionta để đảm bảo khả năng tương thích về kích thước và lắp ráp tại chỗ đơn giản.
Kịch bản ứng dụng
Lan can cáp được chỉ định cho nhiều dự án dân cư, thương mại và công cộng, nơi yêu cầu bảo toàn tầm nhìn, bảo trì thấp và tính linh hoạt trong thiết kế.
Cầu thang, gác xép và gác lửng trong khu dân cư — Sàn ngoài trời, ban công và sân thượng — Hàng rào chu vi vườn và hồ bơi bao quanh — Hành lang khách sạn và sân hiên khách sạn — Trung tâm mua sắm và sân thượng thương mại — Lối đi công cộng, sân ngắm cảnh và hành lang cảnh quan — Lối đi bộ ven sông và biển
Tổng quan về cài đặt
Lan can cápcài đặtyêu cầu các công cụ căng và làm quen với hệ thống lắp ren hoặc ren. Nên lắp đặt chuyên nghiệp cho tất cả các ứng dụng kết cấu.
Trình tự cài đặt chung:
1. Cố định các tấm đế trụ vào nền (bê tông, gỗ hoặc thép) tại các tâm trụ được chỉ định - thường là 1.000–1.500 mm.
2. Đặt trụ thẳng đứng và cố định các tấm đế. Kiểm tra căn chỉnh trong toàn bộ quá trình chạy trước khi sửa chữa vĩnh viễn.
3. Cáp cấp chạy qua trụ hoặc thanh dẫn trung gian phù hợp với loại phụ kiện.
4. Dùng cờ lê căng từng đoạn cáp để tác dụng lực căng. Giá trị độ căng mục tiêu thay đổi tùy theo đường kính và nhịp cáp - hãy tham khảo bảng thông số độ căng của Vionta.
5. Cố định thanh ray trên cùng và dán các nắp cuối vào các đỉnh trụ.
6. Kiểm tra toàn bộ khoảng cách cáp, dây dọi và mô-men xoắn của bộ căng. Căng lại sau 30 ngày để bù cho độ giãn cáp ban đầu.
Kim loại Vionta cung cấp hướng dẫn cài đặt dưới dạng PDF, bảng thông số kỹ thuật kéo căng và điều chỉnh giá trị mô-men xoắn phù hợp với mọi đơn hàng. Gói phần cứng cấp kỹ thuật có sẵn cho các dự án thương mại.
Kiểm soát chất lượng
| Kiểm tra/Kiểm tra | Tiêu chuẩn |
| Xác minh cấp vật liệu | Giấy chứng nhận của nhà máy đối với cáp và ống - 304 hoặc 316 theo quy định |
| Kiểm tra tải đứt cáp | Kiểm tra độ bền kéo theo lô mẫu theo tiêu chuẩn ASTM A492 hoặc tương đương |
| Thử nghiệm phun muối (phụ kiện và trụ) | Tối thiểu 500 giờ theo tiêu chuẩn ASTM B117 |
| Kiểm tra kích thước | Đường kính cáp ± 0,05 mm; kích thước bài đăng ± 0,2 mm |
| Kiểm tra hoàn thiện bề mặt | Trực quan 100% - không có vết rỗ, khuyết tật mối hàn hoặc tạp chất bề mặt |
| Kiểm tra lắp ráp trước khi giao hàng | Hệ thống mẫu được lắp ráp và kiểm tra trước khi xếp container |
Giấy chứng nhận kiểm tra vật liệu và báo cáo QC được cung cấp theo yêu cầu cho các dự án yêu cầu tài liệu của bên thứ ba.
Năng lực nhà máy và sản xuất
Kim loại Vionta vận hành cơ sở sản xuất riêng của mình tại Từ Hi, Ninh Ba - một trong những khu vực sản xuất sản phẩm kim loại chính của Trung Quốc. Nhà máy xử lý toàn bộ chuỗi sản xuất từ nguyên liệu thô đến thành phần hoàn thiện, bao gồm ép đùn, cắt, hàn, đánh bóng và kiểm tra lắp ráp trước khi giao hàng. Mô hình tích hợp này cho phép chúng tôi duy trì các tiêu chuẩn chất lượng nhất quán và đáp ứng các yêu cầu thông số kỹ thuật tùy chỉnh mà không cần dựa vào các nhà chế tạo bên thứ ba.
Dịch vụ OEM và bán buôn
Kim loại Viontalàm việc với các nhà nhập khẩu, nhà phân phối lan can chuyên nghiệp và nhà thầu xây dựng trong các chương trình OEM và nhãn hiệu riêng. Chúng tôi có thể chế tạo hệ thống lan can cáp theo thông số kỹ thuật của riêng bạn, áp dụng nhãn hiệu của bạn và đóng gói theo yêu cầu ghi nhãn của bạn. Mẫu tiền sản xuất có sẵn trước khi đơn đặt hàng số lượng lớn được xác nhận.
Thị trường xuất khẩu cung cấp bao gồm Anh, Đức, Hà Lan, Úc, Canada và Hoa Kỳ. Nhà máy có chứng nhận quản lý chất lượng ISO và chúng tôi có thể cung cấp chứng chỉ kiểm tra vật liệu và hỗ trợ kiểm tra của bên thứ ba cho các dự án yêu cầu.
Câu hỏi thường gặp
Sự khác biệt giữa lan can cáp và lan can dây là gì?
Các điều khoản phần lớn có thể thay thế cho nhau. "Lan can cáp" thường dùng để chỉ các hệ thống sử dụng cáp nhiều sợi nặng hơn với đường kính 3–5 mm. Cả hai đều sử dụng thép không gỉ nằm ngang dự ứng lực và các loại phụ kiện giống nhau.
Tôi nên chỉ định loại nào - 304 hay 316?
Đối với môi trường nội địa và có mái che, 304 là phù hợp và tiết kiệm chi phí hơn. Đối với các công trình lắp đặt ven biển, bờ sông, hồ bơi hoặc nơi có độ ẩm cao, hãy chỉ định 316 xuyên suốt - cáp, trụ và tất cả các phụ kiện.
Lan can cáp có đáp ứng yêu cầu về mã xây dựng không?
Có, khi được thiết kế với khoảng cách cáp chính xác (thường là 100 mm trở xuống) và khoảng cách trụ. Vionta Metal có thể cung cấp các thông số kỹ thuật và dữ liệu thử nghiệm để hỗ trợ việc tuân thủ các yêu cầu IRC, IBC, AS 1657, BS 6180 và NBC.
Hồ sơ bài viết nào có sẵn?
Hình vuông (40×40 mm, 50×50 mm) và tròn (Ø 42,4 mm, Ø 48,3 mm) bằng thép không gỉ 304 hoặc 316, được hoàn thiện chải hoặc đánh bóng như gương. Kích thước tùy chỉnh có sẵn cho các đơn đặt hàng OEM.
Hệ thống có thể được tùy chỉnh theo kích thước của chúng tôi không?
Đúng. Chiều cao trụ, khoảng cách cáp, số lượng cáp, biên dạng trụ, cấu hình tấm đế và phụ kiện cuối đều có thể được chỉ định. Các chương trình OEM có sẵn cho các nhà nhập khẩu và nhà phân phối.
Thời gian dẫn đầu từ Trung Quốc là gì?
Sản xuất và vận chuyển tiêu chuẩn mất 15–25 ngày tùy thuộc vào số lượng đặt hàng và tùy chỉnh. Thời gian thực hiện được xác nhận ở giai đoạn báo giá.
