Lan can cáp
Lan can cáp Vionta là giải pháp lan can cao cấp được thiết kế cho các ứng dụng thương mại và dân cư hiện đại. Được sản xuất bằng vật liệu bền, chống ăn mòn, nó mang lại vẻ ngoài bóng bẩy, hiệu suất an toàn đáng tin cậy và tuổi thọ dài. Thích hợp cho sàn, cầu thang, ban công, sân hiên và các dự án kiến trúc, chúng tôi cung cấp các thông số kỹ thuật có thể tùy chỉnh, cung cấp trực tiếp tại nhà máy và hỗ trợ OEM/ODM để đáp ứng các yêu cầu đa dạng của dự án và bán buôn.
Lan can cáp và lan can cáp: Tìm hiểu sự khác biệt
Hai thuật ngữ này có liên quan nhưng mô tả các sản phẩm khác nhau với các chức năng và yêu cầu mã khác nhau.
| Tính năng | Lan can cáp | Lan can cáp |
| Chức năng chính | Tay vịn có thể nắm bắt được dành cho người sử dụng cầu thang và đoạn đường nối | Hệ thống bảo vệ chu vi boong, ban công hoặc tầng lửng |
| Đường ray trên cùng | Cần thiết - phải có thể nắm bắt được trên mỗi mã | Chỉ có thể mang tính cấu trúc (không phải lúc nào cũng có thể nắm bắt được) |
| Tham chiếu mã khóa | IRC R311.7.8, IBC 1014, AS 1657 quy định về lan can | Điều khoản bảo vệ IRC R312, IBC 1015, AS 1657 |
| Ứng dụng điển hình | Cầu thang (trong và ngoài), đường dốc, lan can thang cuốn | Mép boong, chu vi ban công, sân thượng, tầng lửng |
| Hồ sơ đường sắt hàng đầu | Ống tròn Ø 32–51 mm (phạm vi có thể nắm được) hoặc nắp gỗ | Thanh phẳng, ống vuông hoặc ống tròn - chỉ dạng cấu trúc |
Khi chỉ định lan can cáp cho cầu thang, yêu cầu về khả năng nắm bắt của ray trên cùng là không thể thương lượng theo hầu hết các quy tắc dân cư và thương mại. Vionta Metal thiết kế các cụm lan can lấy yêu cầu tuân thủ này làm điểm khởi đầu.
Lan can cáp là gì?

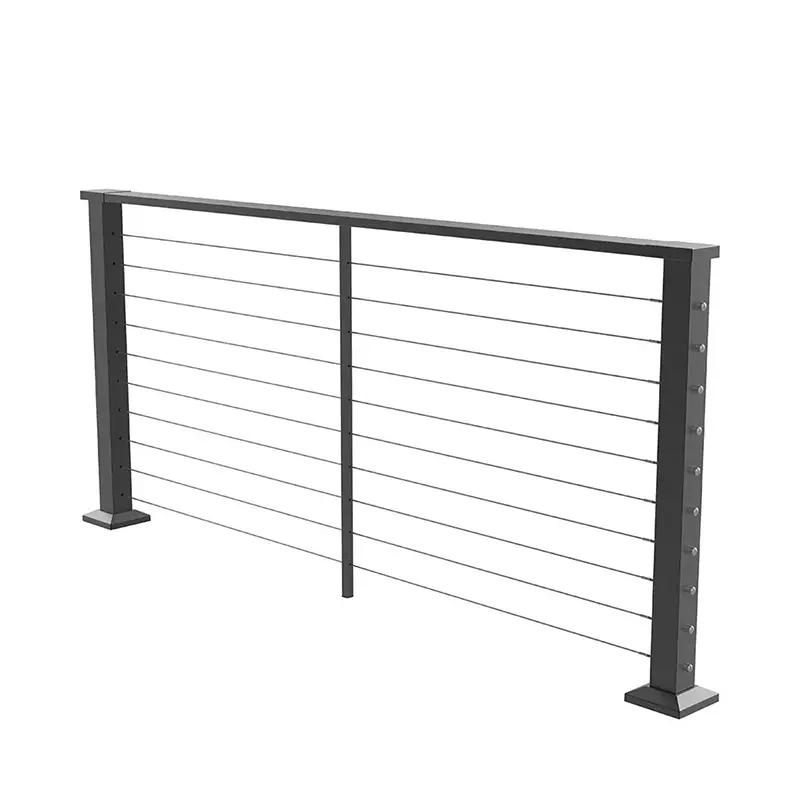

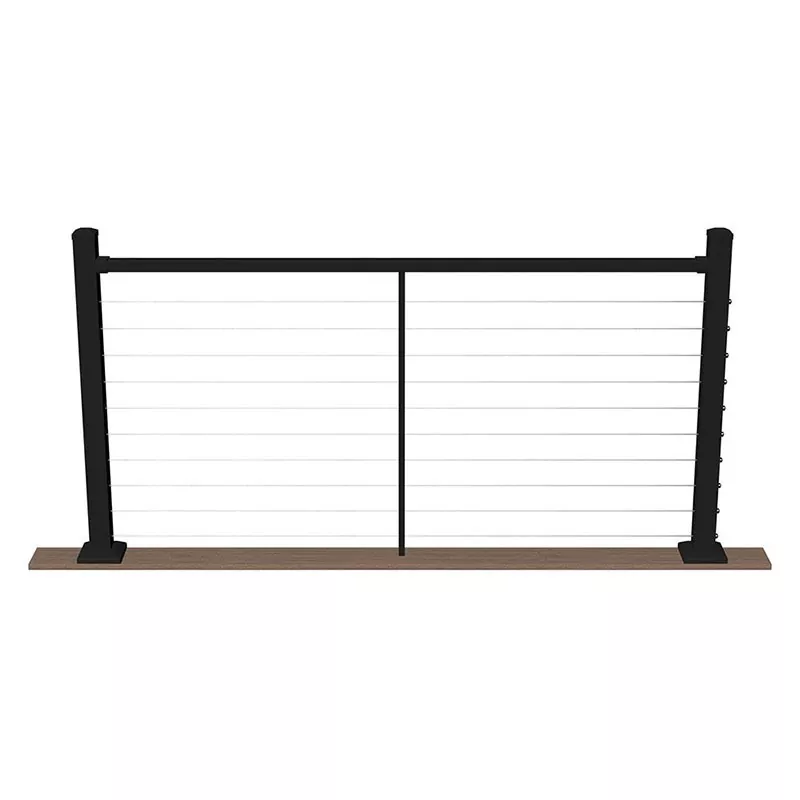

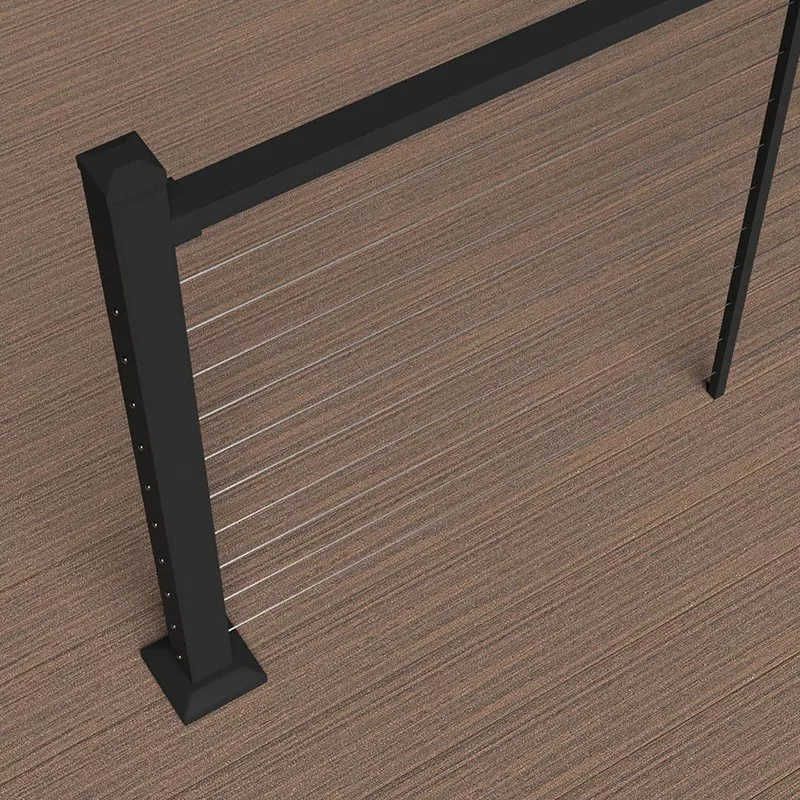

Lan can cáp là một cụm lan can trong đó các đường cáp bằng thép không gỉ nằm ngang cung cấp khả năng chèn giữa các trụ kết cấu, với đường ray trên cùng có thể nắm được liên tục chạy phía trên chúng. Việc chèn cáp thay thế các tấm hoặc lan can cứng truyền thống, bảo toàn tầm nhìn trong khi đáp ứng các yêu cầu an toàn về kết cấu của hệ thống lan can hoặc bảo vệ tuân thủ quy tắc.
Đường ray trên cùng là yếu tố xác định. Nó phải liên tục, ở độ cao chính xác và có mặt cắt ngang có thể nắm bắt được để cho phép người dùng duy trì liên lạc khi đi qua cầu thang hoặc đường dốc. Vionta Metal cung cấp các thanh ray trên cùng bằng ống thép không gỉ tròn (thông số kỹ thuật phổ biến nhất) và kênh có nắp bằng gỗ (dành cho các ứng dụng cần có bề mặt kẹp ấm hơn).
Tùy chọn vật liệu
Tất cả cáp, trụ và phụ kiện đều được cung cấp bằng thép không gỉ 304 hoặc 316. Cấp độ thích hợp phụ thuộc vào môi trường cài đặt:
| Tài sản | Thép không gỉ 304 | Thép không gỉ 316 |
| Hàm lượng molypden | Không có | 2–3% (chìa khóa cho khả năng kháng clorua) |
| Chống ăn mòn | Tốt - môi trường nội địa và có mái che | Tuyệt vời – ven biển, biển, liền kề hồ bơi |

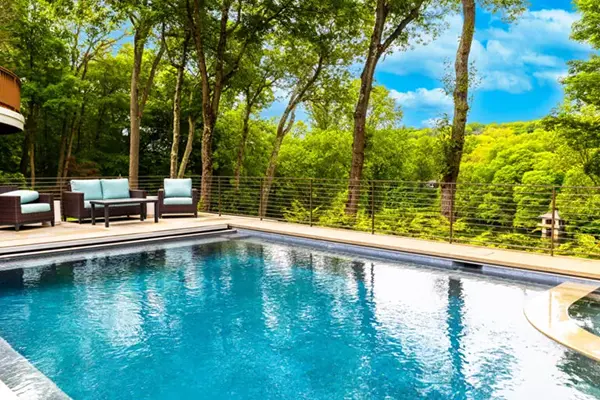

| Khuyến nghị sử dụng | Cầu thang nội thất, cầu thang có mái che bên ngoài, thương mại đô thị | Cầu thang ven biển, sàn bờ sông, hồ bơi bao quanh |
| Chi phí tương đối | Thấp hơn | Cao hơn (phí bảo hiểm khoảng 20–30%) |
Chỉ định cùng loại cho cáp, trụ, phụ kiện và ống ray trên cùng để tránh ăn mòn điện giữa các kim loại khác nhau.
Thông số kỹ thuật
| tham số | Chi tiết |
| Chất liệu cáp | Inox 304 hoặc 316 (quy định theo đơn hàng) |

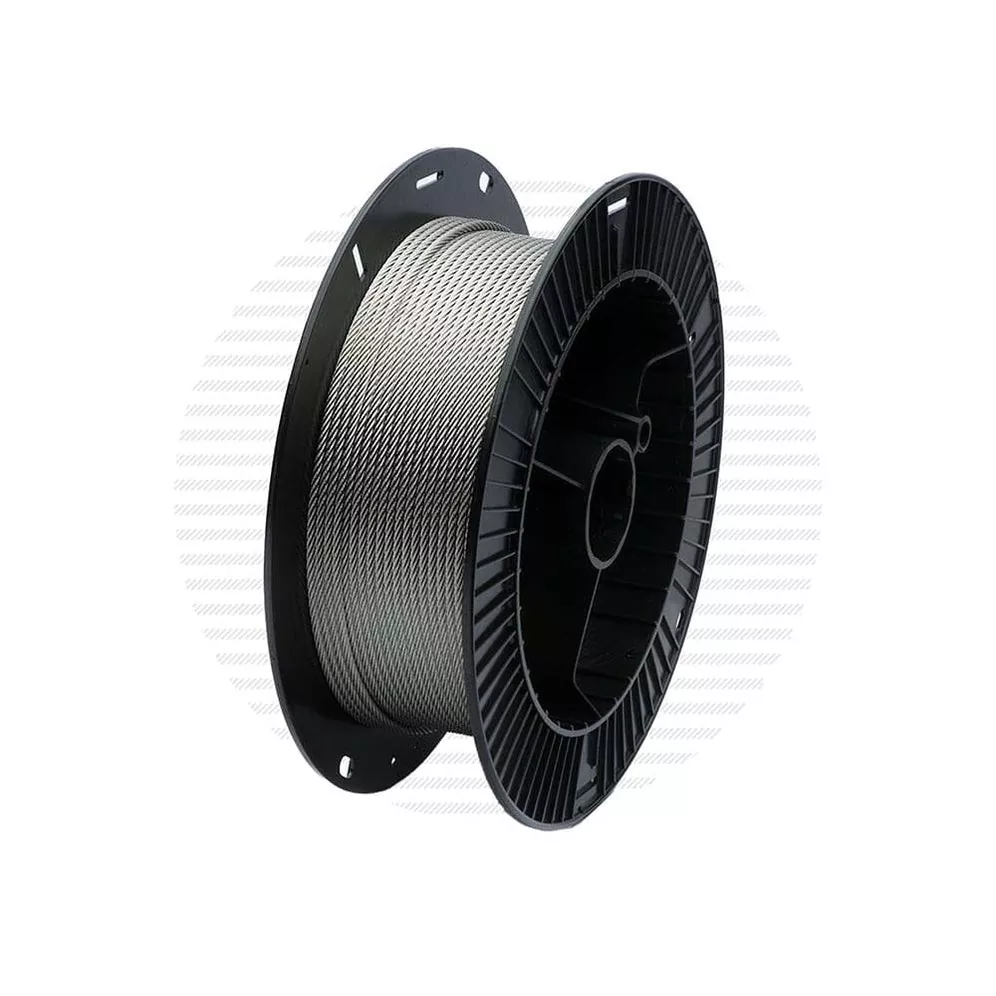

| Đường kính cáp | 3 mm / 4 mm / 5 mm |
| Xây dựng cáp | Sợi 1×19 hoặc sợi 7×7 |
| Đường ray trên cùng - thép không gỉ | Ống tròn Ø 42,4 mm hoặc Ø 48,3 mm, độ dày thành 1,5–2,0 mm |
| Đường ray trên cùng - tùy chọn gỗ | Nắp gỗ cứng trên kênh thép không gỉ; phần khoảng 45×65 mm |
| Đăng tài liệu | Ống thép không gỉ 304 hoặc 316 |
| Đăng hồ sơ | Vuông (40×40 mm, 50×50 mm) hoặc tròn (Ø 42,4 mm, Ø 48,3 mm) |
| Độ dày của tường sau | 1,5 mm – 2,0 mm |
| Chiều cao bài viết tiêu chuẩn | 900 mm / 1.000 mm / 1.100 mm (có sẵn phiên bản cào cầu thang) |
| Khoảng cách cáp (dọc) | Thông thường, tâm 100 mm (có thể điều chỉnh để đáp ứng mã địa phương) |
| Phụ kiện cuối | Thiết bị đầu cuối được hoán đổi hoặc bộ căng có thể điều chỉnh bằng ren |
| Bề mặt hoàn thiện | Chải số 4, đánh bóng gương số 8 hoặc sa-tanh |
| Khoảng thời gian đăng bài tối đa | 1.500 mm (nhịp dài hơn cần có bộ căng trung gian) |
Tuân thủ quy tắcThẩm quyền giải quyết
Hệ thống lan can cáp được sử dụng trong các dự án trên nhiều khuôn khổ pháp lý. Những điều sau đây áp dụng cụ thể cho các yêu cầu về lan can (không phải các điều khoản về tấm chắn/lan can):
| Chợ | Tiêu chuẩn | Yêu cầu về lan can |
| Hoa Kỳ (khu dân cư) | IRC R311.7.8 | Hồ sơ có thể nắm bắt được; mặt cắt tròn Ø 1,25–2 in (32–51 mm) |
| Hoa Kỳ (thương mại) | IBC 1014 | Đường sắt liên tục; hồ sơ có thể nắm bắt được trong đường kính 1,25–2 |
| Úc | NCC / NHƯ 1428.1 | Ray tròn Ø 30–50 mm; liên tục từ trên xuống dưới cầu thang |
| Anh / EU | BS 8300 / BS EN 1991 | Tay vịn có thể nắm được ở độ cao 900–1.000 mm; phần hình tròn hoặc hình bầu dục |
| Canada | NBC Phần 9 / Phần 3 | Biên dạng có thể nắm được Ø 30–43 mm; liên tục ở phía mở của cầu thang |
Ray trên dạng ống tròn tiêu chuẩn của Vionta Metal (Ø 42,4 mm) nằm trong phạm vi có thể nắm bắt được đối với các yêu cầu IRC, IBC, AS 1428.1 và NBC. Dữ liệu kích thước sản phẩm và chứng chỉ vật liệu có sẵn theo yêu cầu để hỗ trợ việc gửi tuân thủ.

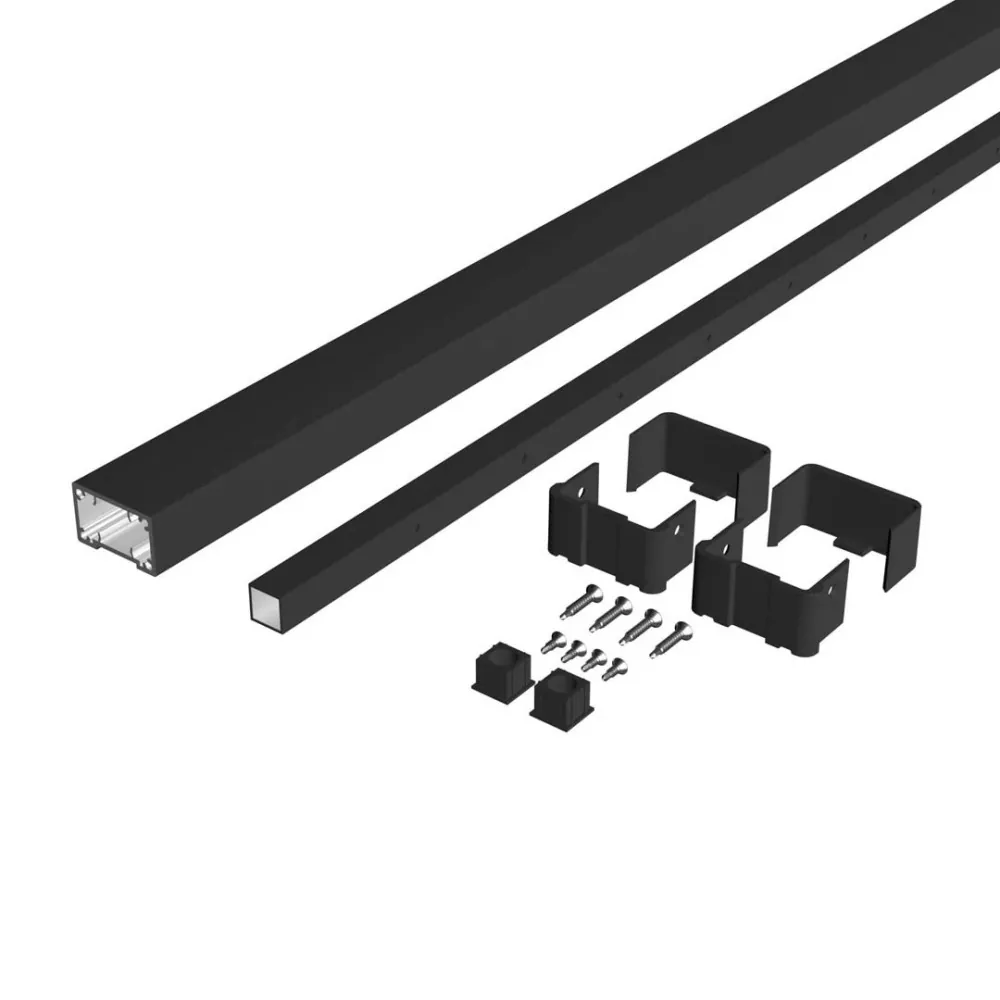

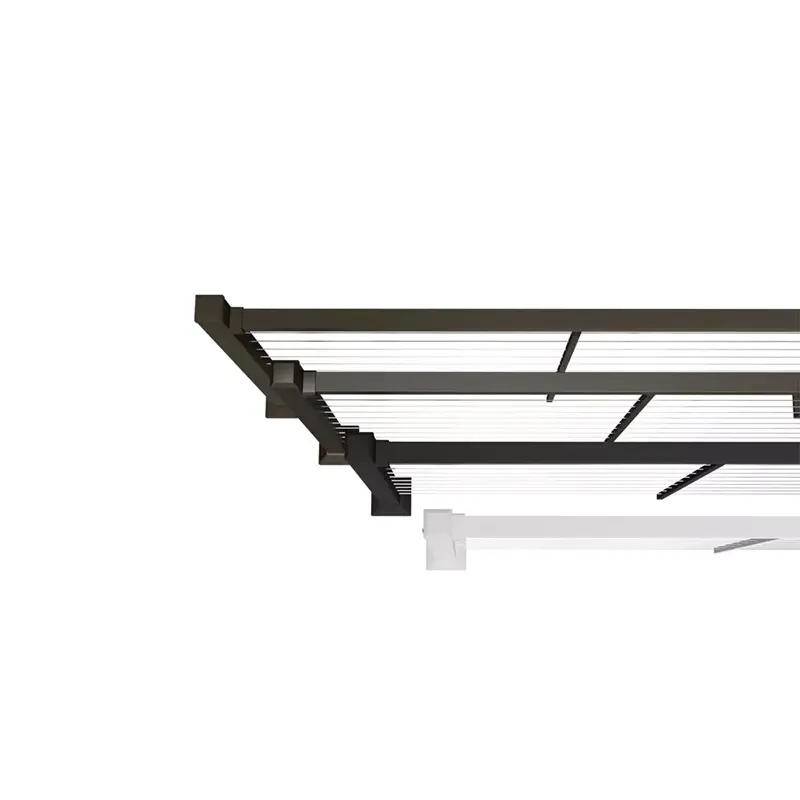

Thành phần hệ thống
| Thành phần | Vật liệu | Chức năng |
| Đường ray trên cùng | Kênh ống tròn hoặc nắp gỗ 304/316 | Bề mặt kẹp chính - phải liên tục và có thể nắm bắt được trên mỗi mã |
| Chạy cáp | Thép không gỉ 304 hoặc 316 | Đổ vào bên dưới đường ray trên cùng - rào cản an toàn kết cấu |
| bài viết | Ống thép không gỉ 304 hoặc 316 | Kết cấu thẳng đứng - truyền tải trọng tới dầm cầu thang hoặc nền |
| Thiết bị đầu cuối / bộ căng được hoán đổi | thép không gỉ 316 | Cáp neo và cáp căng chạy qua trụ |
| Phụ kiện góc/góc | thép không gỉ 316 | Cho phép chạy cáp để thay đổi hướng tại đầu cầu thang |

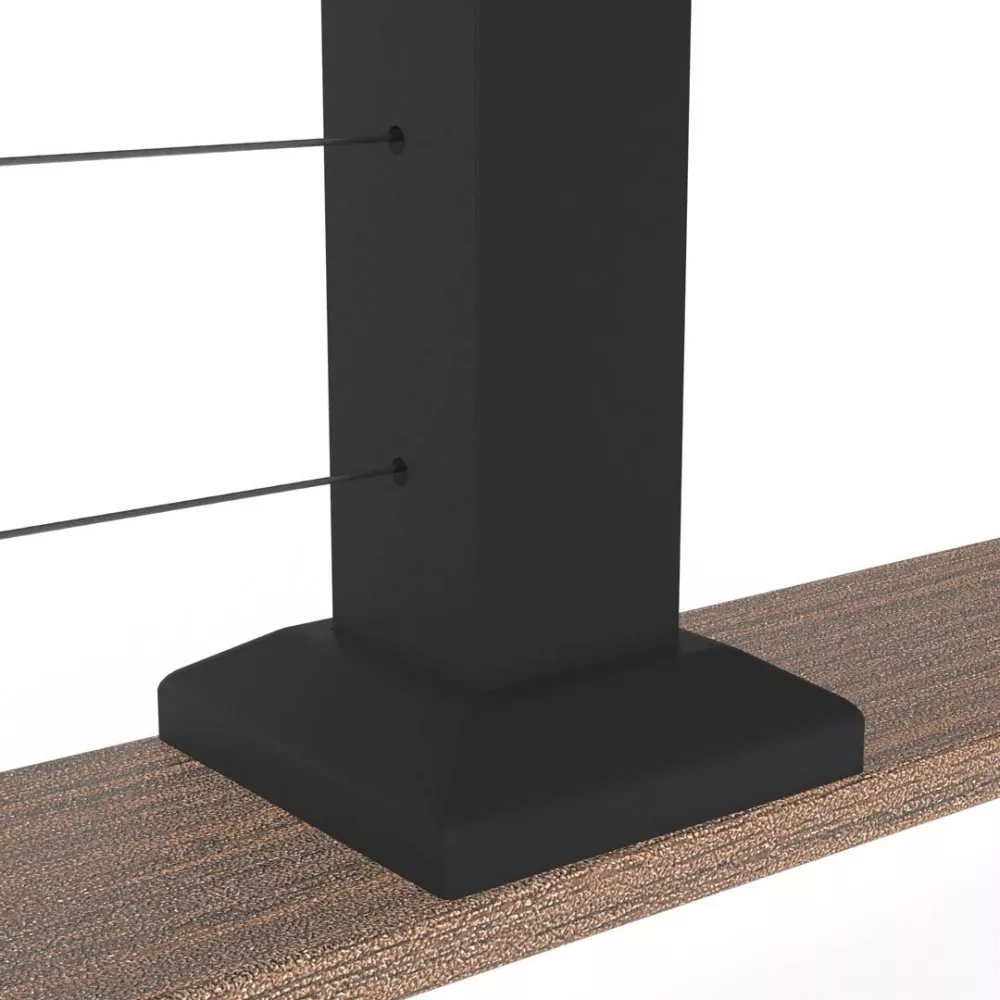

| Đăng tấm đế | Thép không gỉ 304 hoặc 316 | Giá đỡ bề mặt hoặc tấm chắn - cố định bằng bu lông hoặc mối hàn vào thanh giằng hoặc chất nền |
| Nắp cuối / khung ray | Thép không gỉ | Niêm phong ngọn bài; kết nối đường ray trên cùng với tường hoặc trụ newel |

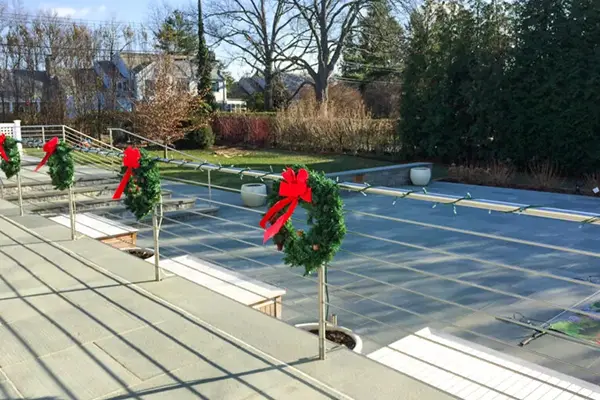

Kịch bản ứng dụng

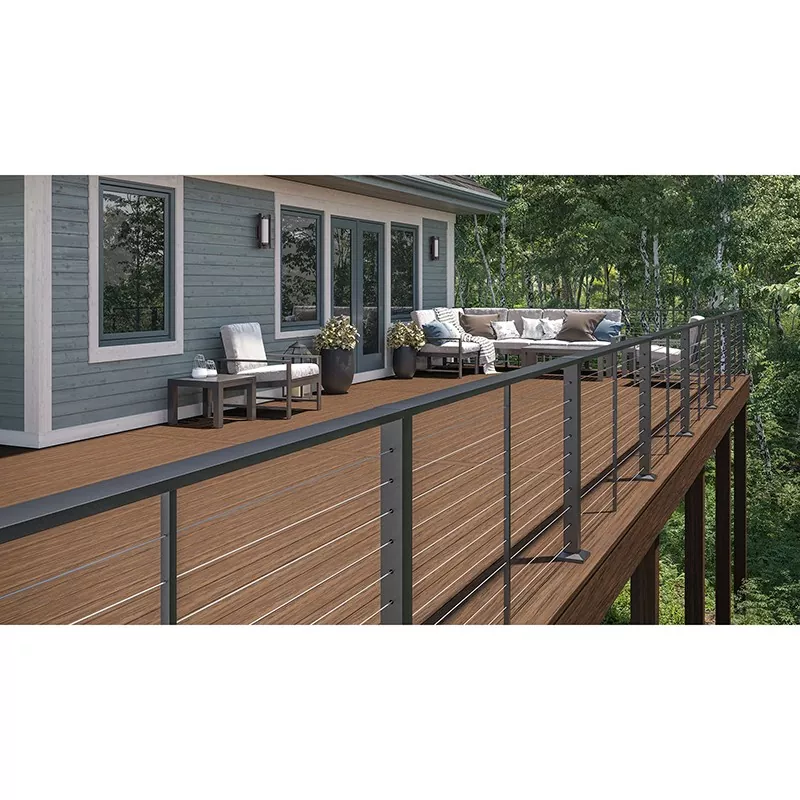

Hệ thống lan can cáp được chỉ định ở bất cứ nơi nào cần có lan can có thể nắm được tuân thủ quy tắc cùng với lối vào cáp mở. Các ứng dụng phổ biến bao gồm:

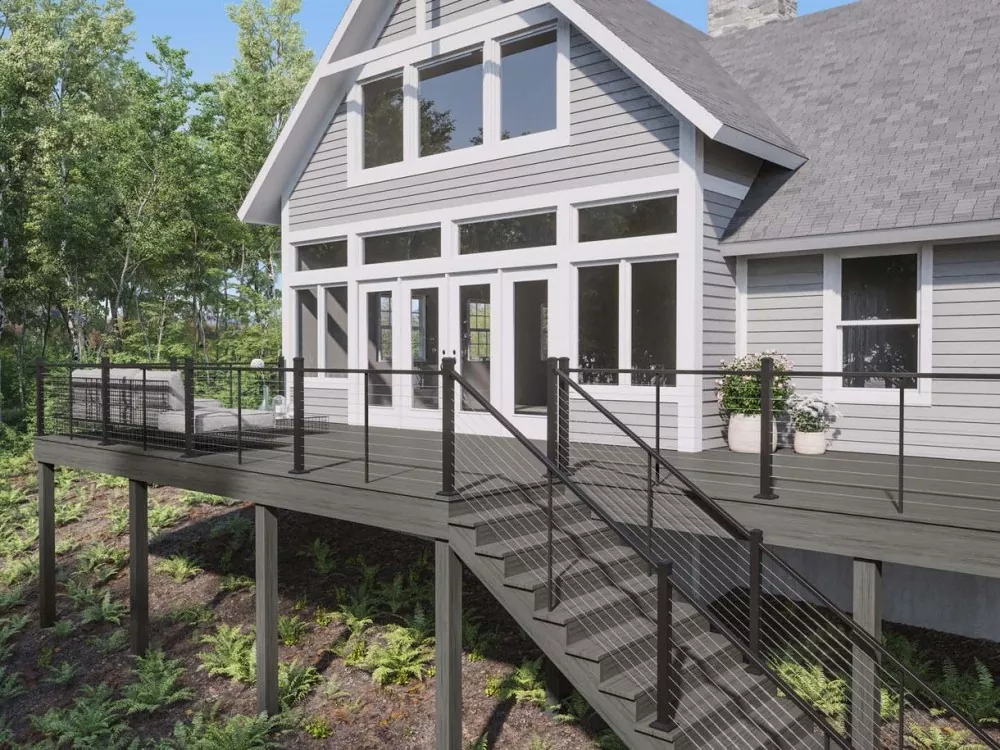

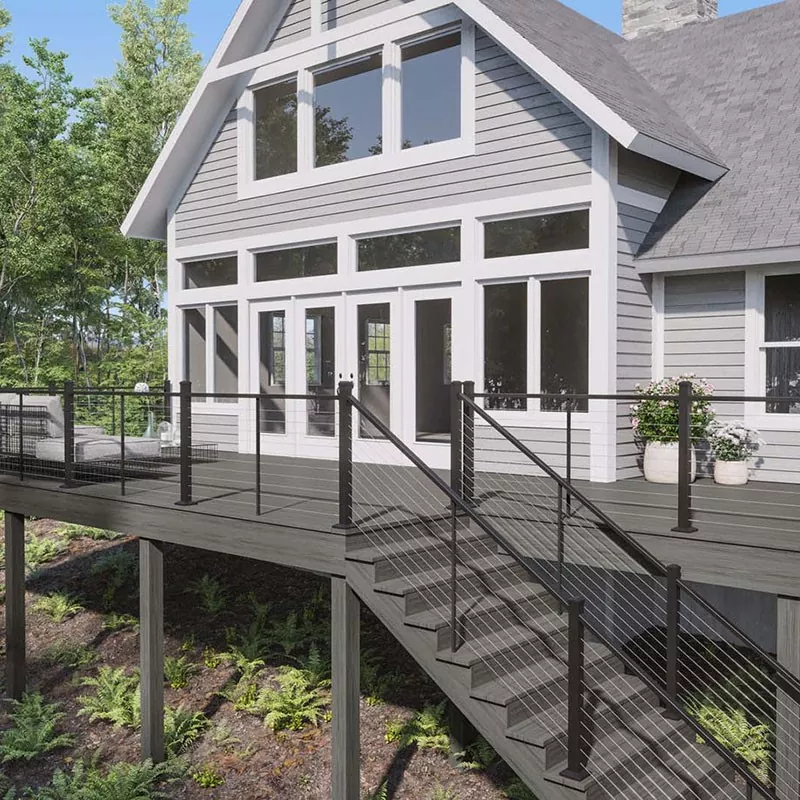

Cầu thang nội thất nhà ở và cầu thang gác xép — Cầu thang sàn gỗ bên ngoài — Lõi cầu thang thương mại bằng bê tông và thép — Lan can cầu thang khách sạn và khách sạn — Hệ thống tay vịn cầu thang và đoạn đường nối công cộng — Kết nối cầu thang gác lửng và phòng trưng bày — Thang cuốn và lan can lối đi di chuyển
Tùy chọn tùy chỉnh
Kim loại Viontachế tạo hệ thống lan can cáp theo yêu cầu cụ thể của dự án. Tất cả các tham số sau đây có thể được chỉ định ở giai đoạn đặt hàng:
| tham số | Tùy chọn |
| Cấp cáp | SS304 hoặc SS316 |
| Đường kính cáp | 3 mm / 4 mm / 5 mm |
| Hướng chạy cáp | Ngang (tiêu chuẩn) hoặc dọc |
| Hồ sơ đường sắt hàng đầu | Kênh ống tròn (tiêu chuẩn), hình bầu dục hoặc nắp gỗ |
| Đăng hồ sơ | Vuông hoặc tròn; tấm đế gắn trên bề mặt hoặc gắn bên |
| Bề mặt hoàn thiện | Số 4 chải, đánh bóng gương số 8, sa-tanh |
| Chiều cao bài đăng | Tiêu chuẩn 900/1.000/1.100mm; cào cầu thang và chiều cao tùy chỉnh có sẵn |
| Cấu hình cầu thang | Chạy thẳng, hình chữ L, hình chữ U, xoắn ốc - phụ kiện góc được cung cấp |
Các chương trình OEM và nhãn hiệu riêng có sẵn cho các nhà nhập khẩu và nhà phân phối sản phẩm xây dựng. Hãy liên hệ với riley@viontametal.com kèm theo bản vẽ dự án hoặc thông số kỹ thuật để nhận được báo giá phù hợp.
Tổng quan về cài đặt

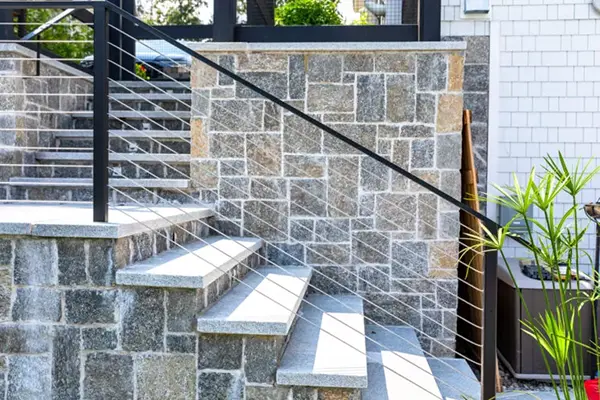

Việc lắp đặt lan can cáp trên cầu thang tuân theo trình tự tương tự như hệ thống sàn phẳng, với các cân nhắc bổ sung về góc nghiêng cầu thang và đường ray trên cùng liên tục.
1. Cố định các tấm đế vào thanh dọc cầu thang hoặc nền ở các tâm được chỉ định. Đối với các ứng dụng cầu thang, các trụ thường được đặt theo phương thẳng đứng, không vuông góc với thanh cào.
2. Đặt trụ thẳng đứng và cố định các tấm đế. Xác minh sự liên kết với một dòng chuỗi từ đầu đến cuối bài.
3. Cáp cấp chạy qua trụ và thanh dẫn trung gian. Khi chạy cầu thang dốc, các phụ kiện góc cáp được sử dụng ở các trụ trên và dưới.
4. Áp lực căng cho các đường cáp theo bảng thông số kỹ thuật kéo căng của Vionta. Độ căng mục tiêu thay đổi theo đường kính cáp và nhịp sau.
5. Cố định đường ray trên cùng - liên tục từ phần trên xuống phần dưới mới. Giá đỡ tường cố định đường ray vào khối xây hoặc gỗ nếu cần.
6. Kiểm tra khoảng cách cáp, dây dọi và tất cả mô-men xoắn của dây buộc. Căng thẳng lại sau 30 ngày.
Kim loại Viontacung cấp hướng dẫn cài đặt dưới dạng PDF, bảng thông số kỹ thuật căng cụ thể cho cầu thang và giá trị mô-men xoắn phù hợp với mọi đơn hàng. Đối với cấu hình cầu thang phức tạp, đội ngũ kỹ thuật của chúng tôi có thể cung cấp bản vẽ thi công theo yêu cầu.
Kiểm soát chất lượng
| Kiểm tra/Kiểm tra | Tiêu chuẩn |
| Xác minh cấp vật liệu | Giấy chứng nhận của nhà máy về cáp, ống và phụ kiện - 304 hoặc 316 theo quy định |
| Kiểm tra tải đứt cáp | Kiểm tra độ bền kéo theo lô mẫu theo tiêu chuẩn ASTM A492 hoặc tương đương |
| Thử nghiệm phun muối | Tối thiểu 500 giờ theo tiêu chuẩn ASTM B117 |
| Kiểm tra kích thước đường ray trên cùng | OD và độ dày thành ± 0,1 mm; độ thẳng đến 1 mm/m |
| Kiểm tra hoàn thiện bề mặt | Trực quan 100% - không có vết rỗ, khuyết tật mối hàn hoặc tạp chất bề mặt |
| Kiểm tra lắp ráp trước khi giao hàng | Hệ thống mẫu được lắp ráp và kiểm tra trước khi xếp container |
Nhà máy và dịch vụ OEM

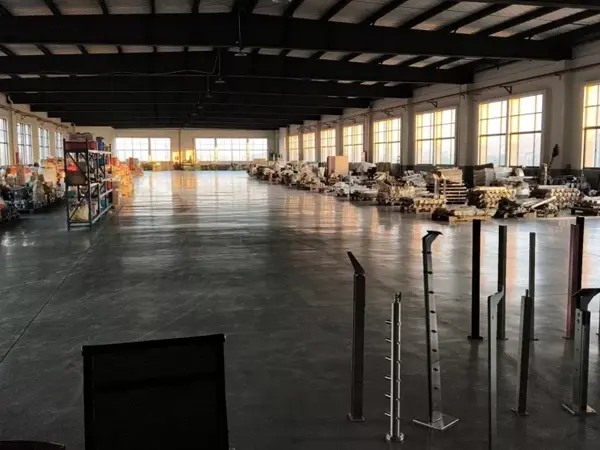

Kim loại Viontavận hành cơ sở sản xuất riêng của mình tại Từ Hi, Ninh Ba. Chúng tôi xử lý việc ép đùn, cắt, hàn, đánh bóng, lắp ráp cáp và kiểm tra nội bộ trước khi giao hàng. Có sẵn các chương trình OEM và nhãn hiệu riêng - chúng tôi có thể chế tạo hệ thống lan can cáp theo thông số kỹ thuật của bạn, áp dụng nhãn hiệu của bạn và đóng gói theo yêu cầu ghi nhãn của bạn.
Chúng tôi cung cấp hệ thống lan can cáp cho Vương quốc Anh, Đức, Hà Lan, Úc, Canada và Hoa Kỳ. Giấy chứng nhận kiểm tra vật liệu và hỗ trợ kiểm tra của bên thứ ba có sẵn cho các dự án yêu cầu.
Câu hỏi thường gặp
Sự khác biệt giữa lan can cáp và lan can cáp là gì?
Lan can cáp bao gồm thanh ray trên cùng có thể nắm được làm thành phần chức năng chính - đây là thông số kỹ thuật chính xác cho các ứng dụng cầu thang trong đó các mã yêu cầu lan can liên tục. Lan can cáp đề cập đến hệ thống bảo vệ hoàn chỉnh (trụ cộng với cáp chèn) và có thể không bao gồm thanh ray phía trên có thể nắm được. Đối với cầu thang ghi rõ lan can cáp; đối với chu vi boong và ban công, chỉ định lan can cáp.
Những hồ sơ đường sắt hàng đầu nào có sẵn?
Ống tròn bằng thép không gỉ có đường kính Ø 42,4 mm hoặc Ø 48,3 mm (được đánh bóng hoặc đánh bóng bằng gương) và kênh có nắp bằng gỗ có tiết diện xấp xỉ 45×65 mm. Các tùy chọn ống tròn nằm trong phạm vi đường kính có thể nắm bắt được theo yêu cầu của IRC, IBC và AS 1428.1.
Lan can cáp có thể được sử dụng trên cầu thang góc cạnh hoặc xoắn ốc không?
Đúng. Các trụ ở góc với các phụ kiện góc cáp cho phép các đường cáp chạy thay đổi hướng khi tiếp đất mà không bị đứt ở phần chèn. Vionta Metal chế tạo hệ thống theo hình dạng cầu thang dành riêng cho dự án theo yêu cầu.
Tôi nên chỉ định loại cáp nào để lắp đặt ngoài trời?
Đối với hầu hết các môi trường ngoài trời, lớp 304 là đủ. Đối với việc lắp đặt ven biển, bờ sông hoặc liền kề hồ bơi, hãy chỉ định 316 xuyên suốt - cáp, trụ và tất cả các phụ kiện. Sử dụng cùng một loại cho tất cả các thành phần kim loại để tránh ăn mòn điện.
Lan can cáp có đáp ứng yêu cầu về mã lan can cầu thang không?
Có, khi đường kính ray trên cùng nằm trong phạm vi có thể nắm bắt được (thường là 1,25–2 inch / 32–51 mm đối với mã Hoa Kỳ). Vionta Metal có thể cung cấp thông số kỹ thuật và dữ liệu kích thước để hỗ trợ tài liệu tuân thủ cho IRC, IBC, AS 1428.1, BS EN 1991 và NBC.
Thời gian dẫn đầu từ Trung Quốc là gì?
Sản xuất và vận chuyển tiêu chuẩn mất 15–25 ngày tùy thuộc vào số lượng đặt hàng và tùy chỉnh. Thời gian thực hiện được xác nhận ở giai đoạn báo giá.
